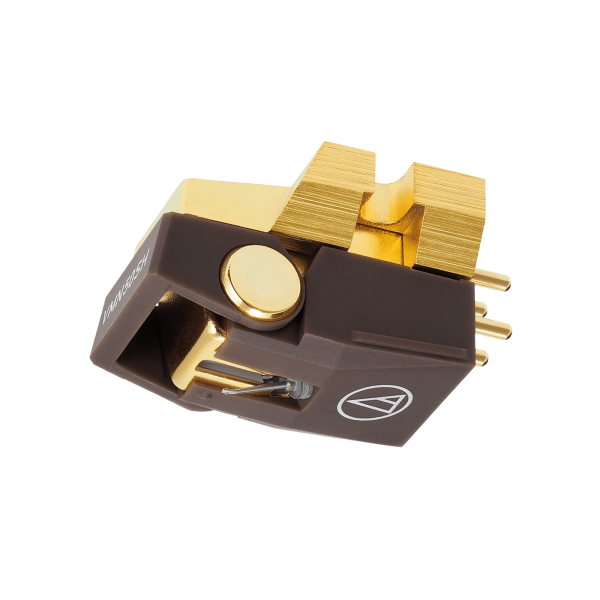

Audio-Technicas international patentiertes Dual-Magnet-Konstruktionsprinzip ist der Bauform eines Schallplatten-Schneidkopfes nachempfunden.
Schallplattenrillen werden mit einem sogenannten Schneidkopf geschnitten.
Die Modulationen in den Rillen sind ‚analoge‘, mechanische Abbildungen des ursprünglichen Audiosignals. Um diese Modulationen optimal ‚auszulesen‘, ist AudioTechnicas international patentiertes Dualmagnet-Konstruktionsprinzip der Bauform eines Schallplatten-Schneidkopfes exakt nachempfunden.
Anstelle eines einzigen großen Magneten werden zwei Magneten in V-Form so ausgerichtet, dass sie den rechten und linken Kanal der Stereo-Rillenflanken präzise abtasten. Auf diese Weise gewährleistet ein VM-System eine herausragende Kanaltrennung bei erweitertem Frequenzgang und eine erstklassige Abtastfähigkeit.
Leistungsstarker Para-Toroid-Generator
Die neuen VM-Tonabnehmer unterscheiden sich ausschließlich in Bezug auf die Abtastnadeln – die Konstruktion des Spulensystems (Antriebseinheit) ist bei allen gleich. Para-Toroid-Spulen bieten eine herausragende Linearität, da durch die kontinuierliche, symmetrische Bauform des Magnetkreises nur ein geringer Teil des magnetischen Flusses entweichen kann (Streufluss). Darüber hinaus wird die Permeabilität der Magnetkerne durch die laminierte Kernstruktur optimiert.
Mittlere Abschirmplatte zwischen Stereokanälen
Die mittlere Permalloy-Abschirmplatte ermöglicht eine effektive Trennung des linken und rechten Kanals und unterdrückt elektrisches Übersprechen bis 40 dB.
Dies entspricht in etwa den tatsächlichen Übersprechwerten einer Schallplattenrille.
Sauerstofffreier 6N-OFC-Spulendraht OFC (Oxygen Free Copper) – sauerstofffreies Kupfer – wird elektronisch veredelt, um den Sauerstoffgehalt zu reduzieren: 6N-OFC besteht zu mehr als 99,99997 % aus reinem, sauerstofffreiem Kupfer. Dieses hochwertige Spulendrahtmaterial
ermöglicht es, dass der Tonabnehmer ein Maximum an Informationen aus der Schallplattenrille überträgt und gleichzeitig ein hochaufgelöstes, kraftvolles Klangbild liefert.
Monogehäuse
Im Monobetrieb (monaurale Schallplatten) sollte der linke und der rechte Kanal angeschlossen werden. Sind bei einem Monogehäuse die Anschlüsse für links und rechts intern verbunden, reduzieren sich typische Nebengeräusche, die in erster Linie in der Vertikalen entstehen. Im Vergleich zu Stereogehäusen wird zudem ein hochpräzises, ‚zentriertes‘ Klangbild erzielt.
Line-Contact-Nadeln
(Line-Contact-Nadeln, Shibata, MicroLine®)
Line-Contact-Nadeln bieten eine bessere Abtastfähigkeit als elliptische Nadeln und zeichnen sich durch eine tiefer reichende Abtastung (Kontaktfläche) der Schallplattenrille aus. So wird das gesamte tonale Spektrum der Vinyl-Schallplatte übertragen und zugleich der Verschleiß von Nadel und Schallplattenrille reduziert.
Spezifikationen
Frequenzbereich |
20 – 27.000 Hz |
Kanaltrennung |
30 dB (1 kHz) |
Vertikaler Abtastwinkel |
23° |
Vertical Tracking Force |
1.8 to 2.2g (2.0g standard) |
Schaftform der Nadel |
Vierkantschaft, nackt |
Empfohlene Lastimpedanz |
47.000 Ω |
Spulenimpedanz |
2.700 Ω (1 kHz) |
Ausgangsleistung |
4,0 mV (1 kHz, 5 cm/s) |
Kanalbalance am Ausgang |
1,0 dB (1 kHz) |
Nadelschliff |
Shibata |
Nadelträger |
Aluminium, gehärtet, hohl |
Statische Nadelnachgiebigkeit |
40 x 10-6 cm/Dyn |
Dynamische Nadelnachgiebigkeit |
10 x 10-6 cm/Dyn (100 Hz) |
Befestigung |
Halbzoll |
Abmessungen |
17,3 (H) x 17,0 (B) x 28,2 (L) mm |
Beiliegendes Zubehör |
Montageschrauben
2 x 5 mm und 2 x 10 mm
2 x Unterlegscheibe
2 x Sechskantmutter
1 x Nichtmagnetischer Schraubendreher
1 x Bürste
1 x Satz Anschlusskabel |
Empfohlene Lastkapazität |
100 – 200 pF |
Ersatznadel |
VMN50SH |
Nadelabmessungen |
0,26 x 2,7 mil |
Typ |
VM |
Gewicht |
8,0 g |
